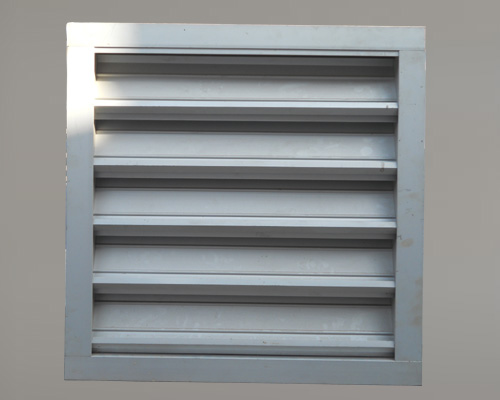

鋁合金電動百葉窗制作安裝規范

一、制作規范

材料選擇與加工

鋁型材：需選用高精度加工設備處理的鋁型材，壁厚符合設計要求（如窗框用型材壁厚≥1.4mm），確保強度與耐久性。

葉片規格：常用葉片尺寸包括10×50mm、13×104mm等雙層中空材質，需滿足隔熱、降噪需求。

電機與配件：電機應選用外置式直流螺旋電機，功率≤40W，支持手動/電動切換；配件（如鉚釘、螺栓）需具備防松動措施，并附合格證。

加工環境：車間需保持清潔，注膠工序需在專用打膠房完成，使用密封膠，并記錄打膠參數。

尺寸與結構要求

窗框對角線偏差：≤2.0mm，確保窗框方正。

垂直度與水平度：正面/側面框垂直度偏差≤2.0mm，窗框水平度偏差≤1.5mm，標高誤差≤5.0mm。

防變形設計：窗框安裝后不得出現翹曲、上拱、下垂等缺點，需通過加強筋或承重桿提升結構穩定性。

防火與防腐處理

防火要求：若用于消防排煙窗，需與消防控制聯動，電機需具備防火認證，葉片耐火性能符合標準。

防腐處理：窗框外表面需涂刷防腐涂料或粘貼塑料薄膜，避免水泥砂漿直接接觸導致電化學腐蝕。

二、安裝規范

測量與定位

外框尺寸測量：寬度取窗子上、中、下寬處，高度取左、中、右大值，確保窗框與洞口匹配。

窗口深度要求：平開安裝需≥8cm，單扇推拉式需≥10cm，雙層推拉式需≥15cm，保證葉片活動自如。

劃線定位：以樓層室內+50cm水平線為基準，向上反量窗下皮標高，確保各層窗標高一致。

固定與加固

安裝方式選擇：

平開式：密封性好，適用于小型窗戶或單扇安裝。

推拉式：節省空間，需注意葉片寬度與層數匹配。

折疊式：適用于多扇窗或隔斷，需預留10cm活動深度。

固定方法：

使用膨脹螺絲將承重桿固定于墻體，確保牢固性。

頂層加固時，承重桿需大量使用膨脹螺絲，避免單邊固定。

窗框與墻體間隙需用水泥砂漿密實填充，防止滲漏。

軌道與電機安裝

軌道細節：螺釘部位需墊膠墊，開孔處打防銹膠，下軌每隔500-800mm設直徑4mm排水孔。

電機安裝：外置電機可托2個百葉窗，安裝于兩個窗之間，需配置手動/電動切換器，便于應急操作。

消防聯動：若用于消防排煙，電機需接收消防信號，自動開啟百葉窗通風排煙。

調試與驗收

葉片調試：確保葉片旋轉靈活，升降順滑，無卡頓或異響。

密封性檢查：窗框與墻體間隙需密封嚴密，防止雨水滲漏。

安全測試：電機需具備過載保護功能，手動切換裝置需靈敏可靠。

三、常見問題與解決方案

窗框變形

原因：材料強度不足或加工精度低。

解決：選用高強度鋁型材，加強窗框結構，安裝時使用水平儀校準。

葉片活動不暢

原因：窗口深度不足或軌道安裝歪斜。

解決：重新測量窗口深度，調整軌道位置，確?；喤c限位塊安裝正確。

電機故障

原因：電源不穩或電機過載。

解決：配置獨立電源，安裝過載保護裝置，定期檢查電機運行狀態。

密封性差

原因：窗框與墻體間隙未填充或密封膠老化。

解決：重新填充水泥砂漿，更換耐候性密封膠，確保密封效果。
